Поверка хромато-масс-спектрометра Agilent 7000 GC/MS в Уфе

Назначение: для измерений содержания органических и неорганических веществ в пробах различных веществ в соответствии с аттестованными и стандартизованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Поверка хромато-масс-спектрометра Agilent 7000 GC/MS

Принцип действия детекторов основан на ионизации молекул исследуемого вещества. Образовавшиеся ионы поступают в масс-анализатор где осуществляется их разделение по соотношению массы к заряду.

Исследуемое вещество ионизируется электронным ударом (EI). Затем поток ионов при помощи оптической системы фокусируется и направляется в первый гиперболический квадрупольный фильтр масс, где происходит фильтрация ионов в соответствии с соотношением массы к заряду. Затем ионы попадают в ячейку соударений, где при столкновении с молекулами инертного газа, происходит фрагментация, после чего оставшиеся родительские ионы и дочерние ионы попадают во второй гиперболический квадрупольный фильтр масс, после чего происходит регистрация сигнала.

Детекторы включают в себя ионный источник с экстракционной линзой для ионизации электронным ударом, блок насосов (форвакуумные и турбомолекулярные) для поддержания постоянного уровня вакуума, два гиперболических квадрупольных фильтра масс, ячейку соударений, приемник ионов на основе высокоэнергетического динода с электронным умножителем.

Опционально в детекторы может быть установлен источник химической ионизации (CI) с регистрацией положительных и отрицательных ионов (ПХИ/ОХИ).

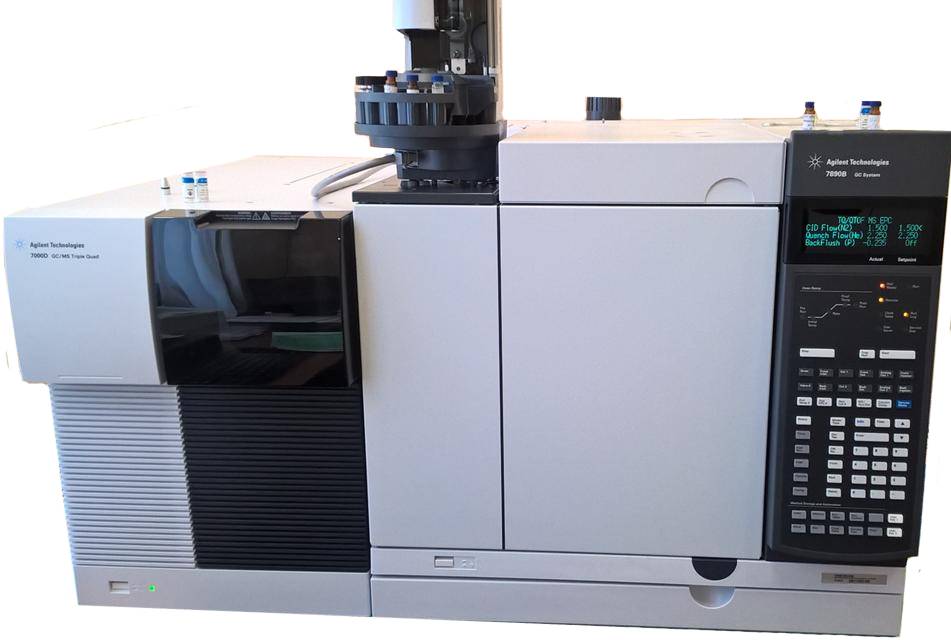

Конструктивно детекторы выполнены в виде одного блока, устанавливаемого на лабораторный стол. Блок насосов устанавливается отдельно (на полу). Детекторы масс-селективные 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad имеют одинаковый внешний вид и отличаются чувствительностью.

Детекторы используются совместно с хроматографами фирмы «Agilent Technologies», зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений и удовлетворяющими техническим требованиям, указанным в таблице 1.

Пломбирование детекторов не предусмотрено.

Программное обеспечение

Детекторы оснащаются автономным ПО «MassHunter GC/MS Acquisition» или «OpenLab CDS», которое управляет его работой и отображает, обрабатывает и хранит полученные данные. Все ПО MassHunter GC/MS Acquisition является метрологически значимым.

К метрологически значимой части ПО OpenLab CDS относятся модули OpenLab CDS, OpenLab CDS Acqusition и OpenLab CDS Data Analysis.

ПО MassHunter GC/MS Acquisition и метрологически значимые части ПО OpenLab CDS выполняют следующие функции:

• управление детектором
• настройка режимов работы
• регистрацию масс-спектров
• проведение диагностических проверок детектора
• обработку и хранение результатов регистрации масс-спектров

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные ПО MassHunter GC/MS Acquisition
