Поверка вольтамперфазометра цифрового РЕТОМЕТР-М2 в Уфе
Назначение: для измерений напряжения постоянного тока; напряжения и силы переменного тока; частоты переменного сигнала в диапазоне 40…80 Гц; разности углов сдвига фаз между двумя сигналами. Являются многопредельными карманными приборами позволяющие производить измерения в лабораторных и полевых условиях.
Поверка вольтамперфазометра цифрового РЕТОМЕТР-М2
Приборы относятся к классу цифровых измерительных приборов (ЦИП). Принцип их действия основан на аналого-цифровом преобразовании измеряемых аналоговых величин с последующей их обработкой встроенным микропроцессором.
Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на OLED-дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи двух кнопок, которые изменяют режим работы встроенного микропроцессора.
Приборы выполнены в изолированном корпусе из ударопрочной пластмассы, являются носимыми. Приборы эксплуатируются в специальном защитном чехле. Для удобства эксплуатации и размещения аксессуаров поставляется мягкая сумка с ремнем.
Дополнительные функции: вычисление КПД, потерь активной и реактивной мощности; сопротивления; одновременное определение угловых параметров всех трех фаз тока и напряжения; проверка целостности обмоток трансформаторов; расчет составляющих трехфазного сигнала прямой, обратной и нулевой последовательности; автоматическое переключение пределов измерения.
Основные узлы приборов: аналого-цифровой преобразователь, микропроцессор с энергонезависимой памятью, графический OLED-дисплей, кнопки управления, аккумулятор в качестве источника питания.

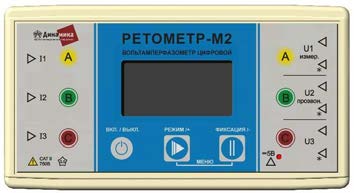

Конструктивно приборы выполнены в малогабаритном переносном ударопрочном корпусе из полиамидного пластика. На верхней панели размещены графический OLED- дисплей, пленочные кнопки управления. С левой стороны прибора расположены три входа для подключения клещевых приставок (поставляются в комплекте прибора) и других токовых клещей. С правой стороны расположены входы трех измерителей напряжения. Снизу находится разъем подключения сетевого адаптера для зарядки аккумулятора и питания при
длительной работе.
Внутри корпуса установлены электронные компоненты и аккумуляторная батарея питания. Для предотвращения несанкционированного доступа к внутренним частям прибора поверх крепежного винта корпуса прибора наклеивается голографическая наклейка. Процесс управления всеми функциями прибора осуществляется через систему меню с помощью функциональных клавиш. Приборы имеют индикацию режимов работы. Для привязки результатов измерений ко времени в приборах имеются системные часы.
Поверка осуществляется в соответствии с документом БРГА.411259.006 МП «Вольтамперфазометры цифровые РЕТОМЕТР-М2. Методика поверки», утвержденному ФГУП «ВНИИМС» в мае 2011 г.
Перечень рекомендуемых средств измерений, используемых при поверке, приведен в таблице
Основные средства поверки
| Наименование оборудования |
Пределы (диапазоны) измерений | Метрологические характеристики |
| Вольтметр универсальный В7-54 | Напряжение постоянного тока до 1000 В, Напряжение переменного тока до 700 В; Сопротивление до 20 МОм |
0,00105 % + 2 е.м.р. 0,05 о 100 е.м.р./о 0,003 % +2 е.м.р. |
| Амперметр
переменного тока Д5017 |
0,1; 0,2; 0,5; 1,0; 2,5; 5; 10; 25; 50 А | кл. т. 0,2 |
| Частотомер электронно- счетный ЧЗ-67 | до 10 МГц | о
f % 0,0001 f 1 е.м.р. |
| Измеритель разности | фаз Ф2-34
(о — з60)° |
|
| Примечание: е.м.р — единица младшего разряда. | ||
Сведения о методиках (методах) измерений
- Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации БРГА.41125 9.006 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
- ТУ 4221-026-13092133-2010 «Вольтамперфазометр цифровой РЕТОМЕТР-М2. Технические условия»
