Поверка тонометров автоматических ri-champion N в Уфе
Назначение: для измерений максимального (систолического) и минимального (диастолического) артериального давления осциллометрическим методом и определения частоты пульса при размещении компрессионной манжеты на плече.
Поверка тонометров автоматических ri-champion N

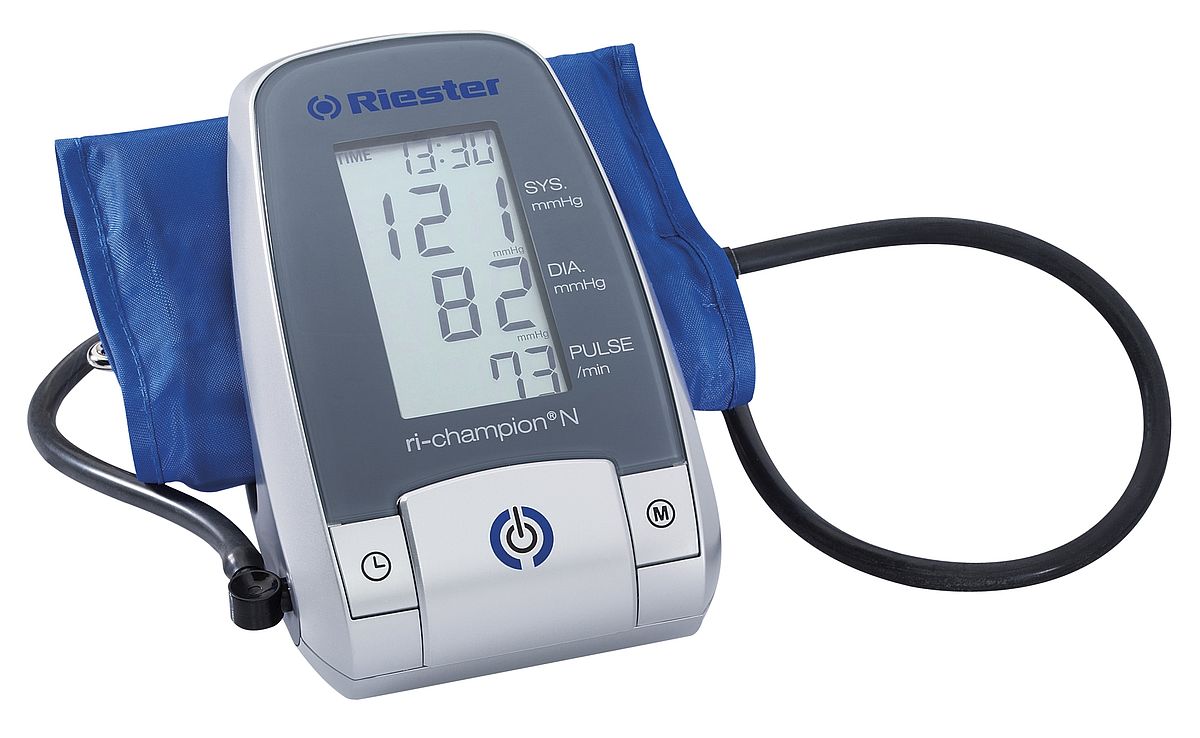

Принцип действия тонометров автоматических ri-champion N основан на программном анализе параметров сигнала пульсовой волны пациента при снижении давления воздуха в компрессионной манжете. Частота пульса определяется по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления. Нагнетание воздуха в манжету производится компрессором. Результаты измерения представляются на дисплее тонометров в цифровом виде. Измерения артериального давления и частоты пульса производятся автоматически. В состав тонометров автоматических ri-champion N входят основной блок и манжета компрессионная.
Манжета компрессионная представляет собой пневмокамеру с застежкой для фиксации на плече. На лицевой панели основного блока находятся экран жидкокристаллического цифрового дисплея и кнопка включения.
На экране жидкокристаллического цифрового дисплея предусмотрена индикация результатов измерения (последовательная индикация систолического, диастолического артериального давления и частоты пульса); служебной информации (сообщение ошибки измерения, индикация разряда элементов питания ниже допустимого уровня).
Программное обеспечение
Тонометры автоматические ri-champion N имеют встроенное программное обеспечение, которое используется для обработки результатов измерений. Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО
ri-champion N |
— * | НЯ5,
где R5 — версия метрологически значимой части |
— * | — * |
— * Примечание — Идентификационное наименование программного обеспечения (ПО), цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используются в устройствах при работе со встроенным ПО.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «А» по МИ 3286-2010.
Поверка осуществляется по документу Р 50.2.032-2004 «Рекомендации по метрологии. ГСИ. Измерители артериального давления неинвазивные. Методика поверки».
Основные средства поверки:
- установка для поверки каналов измерений давления УПКД-1, Гос.Реестр №23532-07. Диапазон задания значений давления воздуха 20+370 мм рт. ст., абсолютная погрешность задания значений давления воздуха ± 0,8 мм рт. ст.
- установка для поверки каналов измерений частоты пульса УПКЧП-1, Гос.Реестр №21623-07. Диапазон задания значений частоты пульса 20; 30; 40, 60, 80, 100, 120, 140, 160, 180, 200 мин-1, относительная погрешность задания значений частоты пульса ± 0,8 %.
Сведения о методах измерений
- Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к тонометрам автоматическим ri-champion N
- ГОСТ Р 50444-92 (разд.3, 4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».
- ГОСТ Р 50267.0-92 (МЭК 601-1-88) «Изделия медицинские электрические. Часть 1. Общие требования безопасности».
- ГОСТ Р 50267.0.2-2005 (МЭК 60601-1-2:2001) «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».
- ГОСТ Р 51959.1-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 1. Общие требования».
- ГОСТ Р 51959.3-2002 «Сфигмоманометры (измерители артериального давления неинвазивные). Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови».
- ГОСТ Р ИСО 10993-2009 (ч.ч. 1, 2, 5, 10) «Изделия медицинские. Оценка биологического действия медицинских изделий».
