Поверка токосъемников измерительных ТК в Уфе

Поверка токосъемников измерительных ТК в сжатые сроки (от 1 дня) с выдачей свидетельства ЛТМВ.422499.003 МП. Оперативно Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 0 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 0 ₽

Номер в ГРСИ РФ

84127-21

Методика поверки

ЛТМВ.422499.003 МП

Назначение: для бесконтактных измерений силы переменного электрического тока совместно с анализаторами спектра, вольтметрами и осциллографами.

Поверка токосъемников измерительных ТК

Принцип действия токосъемников основан на измерении силы переменного тока с помощью трансформатора тока, первичную обмотку которого образует окружаемый пробником провод, а вторичная обмотка является измерительной обмоткой. Выходное напряжение в измерительной обмотке прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемой силой тока характеризуется коэффициентом калибровки токосъемника.

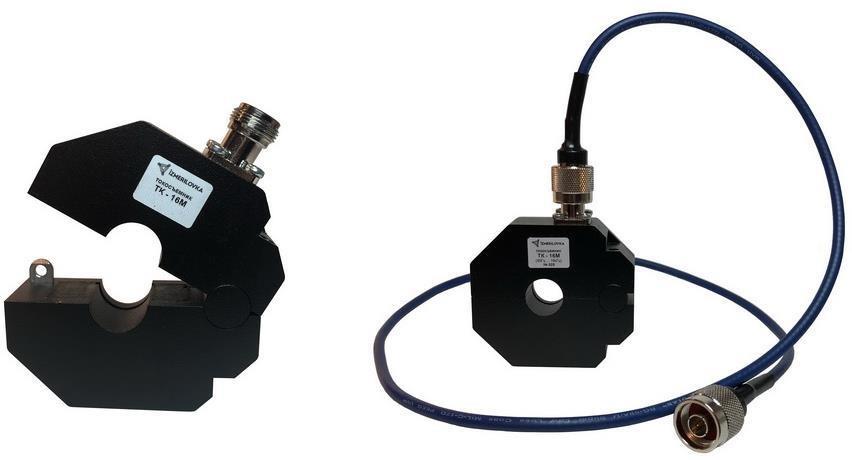

Токосъемники представляют собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. К выходу токосъемников может быть подключен анализатор спектра, осциллограф, вольтметр и другая аппаратура для измерения силы переменного тока.

Токосъемники выпускаются в восьми модификациях ТК-16М, ТК-20М, ТК-400ММ, ТК-400МБ, ТК-400МА, ТК-1000М, ИРМ-600М и ИРМ-400М, которые отличаются между собой частотным диапазоном измеряемой силы тока. Модификации ИРМ-600М и ИРМ-400М могут работать в режиме инжектора тока. Модификация ТК-400МА имеет встроенный усилитель.

Корпуса токосъемников опломбированы наклейкой для предотвращения возможности несанкционированного вмешательства в работу токосъемников пробника, которое может привести к искажению результатов измерений.

Сведения о методах измерений

приведены в разделе 2 документа ЛТМВ.422499.003 РЭ «Токосъемники измерительные ТК. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта №575 от 14 мая 2015 г. «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1 • 10-1 до 1106 Гц»
Приказ Росстандарта №1621 от 31 июля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта №1053 от 29 мая 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2 109 Гц»
Токосъемники измерительные ТК. Технические условия ЛТМВ.422499.003 ТУ
