Назначение: для измерений линейных размеров, а также для проведения разметочных работ.
Поверка штангенрейсмаса 192, 506, 514, 570
Принцип действия штангенрейсмасов серий 506 и 514 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов серии 192 исполнение I основан на измерении линейных размеров методом непосредственной оценки по делениям круговой шкалы и счетчикам, встроенных в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов серий 192 исполнение II и 570 основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения напряжения в электрической схеме блока индикации с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штанген-рейсмаса. Также на рамке находятся кнопки включения/выключения штангенрейсмаса (OFF/ON), установки нуля/переключение между режимами абсолютных и относительных измерений (ZERO/ABS) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенрейсмасов осуществляется от съемного элемента питания. Корпус цифрового отчетного устройства может быть выполнен из пластика или металла. Штангенрейсмасы имеют различный набор кнопок управления в зависимости от исполнения.

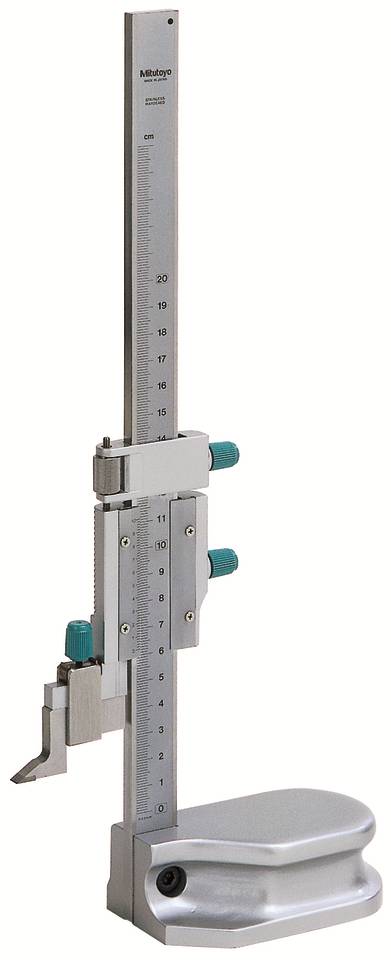

Штангенрейсмасы серии 506 и 514 состоят из основания, штанги с рамкой, несущей но-ниусную шкалу, устройства микрометрической подачи, измерительной ножки. Рамка свободно перемещается по штанге. Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.
Штангенрейсмасы серий 192 и 570 состоят из основания, на котором закреплена штанга с одинарной или двойной направляющей с установленным на ней цифровым отсчетным устройством. Имеют возможность подключения к компьютеру.
Поверка осуществляется по документу МП 203-43-2018 «Штангенрейсмасы серий 192, 506, 514, 570. Методика поверки», утвержденному ФГУП «ВНИИМС» 01 августа 2018 г.
Основные средства поверки:
- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 — меры длины концевые плоскопараллельные;
- плита поверочная класса точности 0 по ГОСТ 10905-86.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация Mitutoyo Corporation, Япония
