Поверка штангенциркуля нониусные и цифровые в Уфе
Назначение: для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин в машиностроении, приборостроении и других отраслях промышленности.
Поверка штангенциркуля нониусные и цифровые
Штангенциркули изготавливаются следующих типов:
- нониусные с глубиномером
- нониусные двухсторонние,
- нониусные односторонние,
- цифровые с глубиномером.
Принцип действия штангенциркулей нониусных — механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке.
Принцип действия штангенциркулей цифровых — механический. Отсчет размеров производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Штангенциркули нониусные и цифровые с глубиномером состоят из штанги, рамки, стопорного винта, глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.

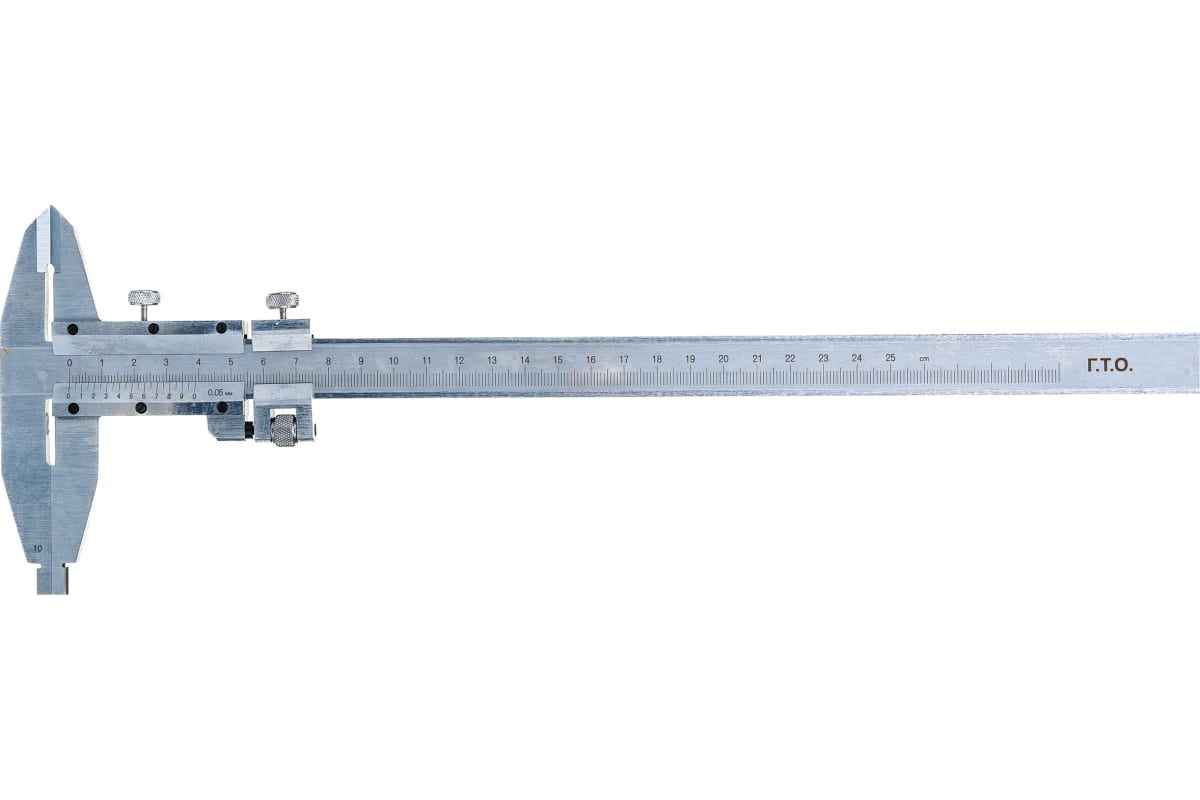

Штангенциркули нониусные односторонние и двухсторонние состоят из штанги, рамки, стопорного винта, губок с кромочными измерительными поверхностями для измерений наружных размеров (для нониусных двухсторонних) или без них (для нониусных односторонних), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно, устройства тонкой регулировки рамки.
Программное обеспечение
Штангенциркули цифровые имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
| Наименование ПО | Идентифика
ционное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| spq_dat | spq dat | v.1.0.0.1 | — | — |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.
Поверка осуществляется в соответствии с документом МП 52630-13 «Штангенциркули нониусные и цифровые. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные образцовые 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90;
- микрометр типа МК по ГОСТ 6507-90.
Сведения о методах измерений
- Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативная и техническая документация, устанавливающая требования к штангенциркулям нониусным и цифровым
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 …50 м и длин волн в диапазоне 0,2 … 50 мкм».
- Техническая документация фирмы-изготовителя.
