Поверка расходомера электромагнитного NovaMAG в Уфе

Назначение: для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.

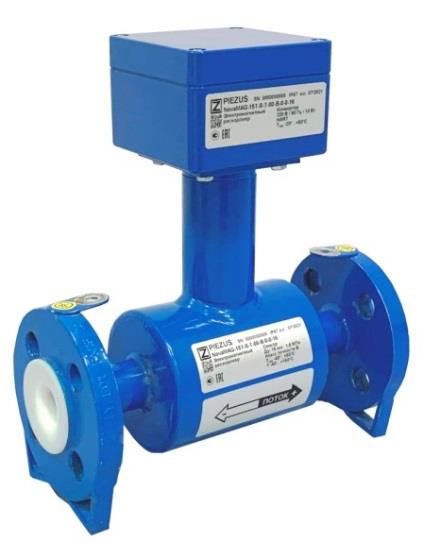

Поверка расходомера электромагнитного NovaMAG

Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которая, в свою очередь, пропорциональна объёмному расходу жидкости.

Расходомер состоит из первичного преобразователя расхода (далее — сенсор) и вторичного преобразователя расхода (далее — электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала с фланцами, покрытого внутри неэлектропроводящим материалом (футеровкой), находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в электронный блок, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.

Расходомеры изготавливаются в трех исполнениях:

• компактное;
• компактное для систем теплоучета;
• раздельное.

В компактном исполнении сенсор и электронный блок объединены в моноблок. Имеется два варианта компактного исполнения, отличающихся габаритными размерами электронного блока. В раздельном исполнении сенсор и электронный блок соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается от компактного исполнения отсутствием ЖК-дисплея и размещением электроники в клеммной коробке сенсора.

Электронные блоки могут иметь до двух входов для подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов для подключения термометров сопротивления.

Расходомеры имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выходы с общим коллектором). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколам Modbus ASCII или RTU.

Расходомеры имеют классы точности: А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.

Программное обеспечение

Программное обеспечение (далее — ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по интерфейсу RS-485, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Идентификационные данные ПО
