Поверка преобразователей давления измерительных IS-3 в Уфе
Назначение: для измерения и непрерывного преобразования давления газообразных или жидких сред в унифицированный электрический выходной сигнал постоянного тока.
Поверка преобразователей давления измерительных IS-3
Принцип действия преобразователей основан на упругой деформации чувствительного элемента (мембраны). Измеряемое давление вызывает прогиб мембраны преобразователя, что приводит к изменению электрического сопротивления первичного преобразователя, находящегося в контакте с мембраной. Электронный модуль усиливает и преобразует изменение сопротивления первичного преобразователя в унифицированный аналоговый выходной сигнал. Данный сигнал может быть обработан вторичной аппаратурой.

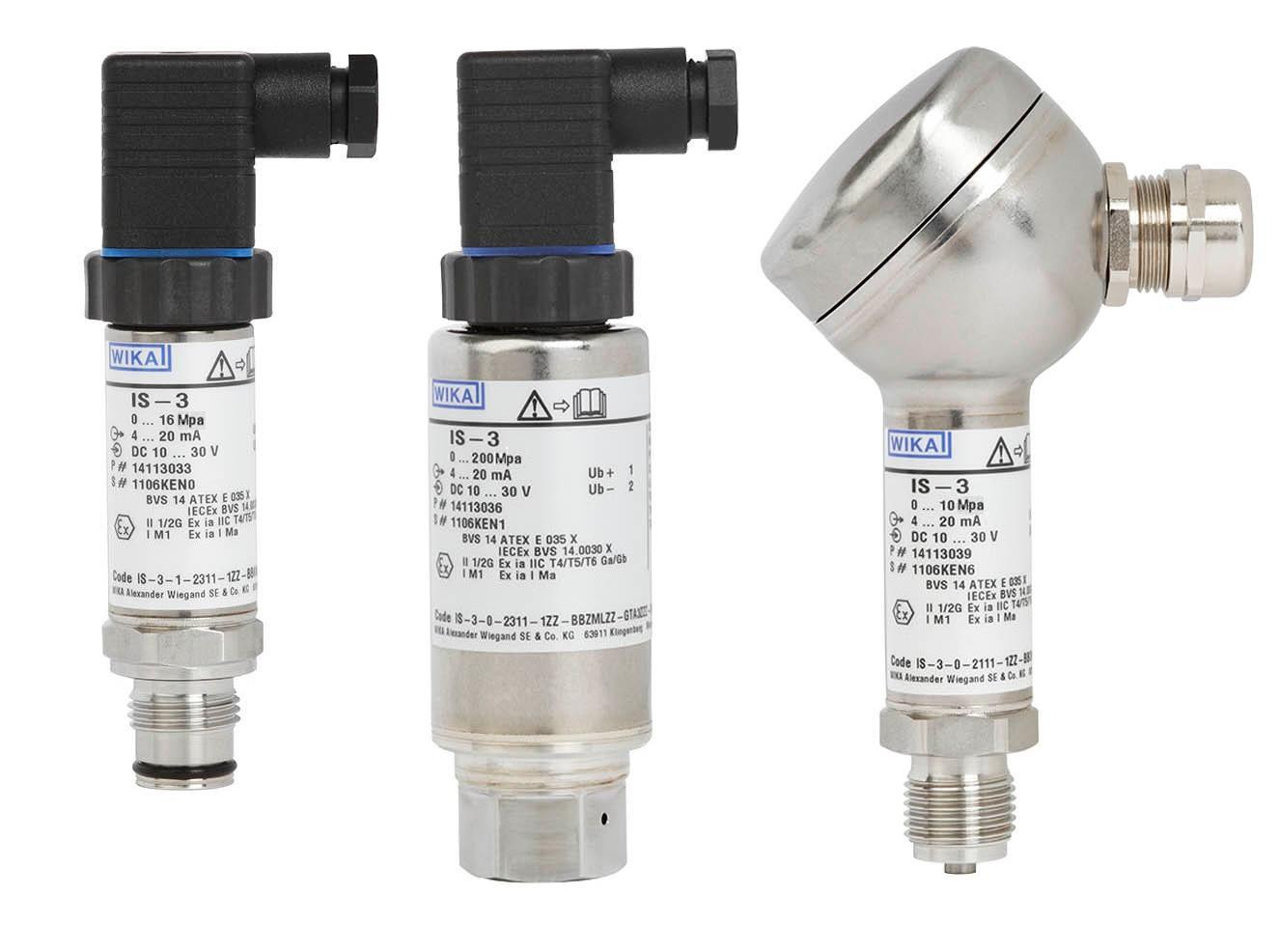

Преобразователи состоят из чувствительного элемента и электронного модуля, помещенных в корпус. Корпус снабжается резьбовым штуцером для присоединения к процессу и разъемом электрического подключения различных исполнений. Как вариант, вместо электрического разъема преобразователи могут иметь кабель, выходящий непосредственно из корпуса.
Защита электроники преобразователей от несанкционированного доступа в процессе эксплуатации осуществляется следующим образом. Электронные компоненты преобразователя расположены под платой, на которой находятся элементы подстройки нулевой точки и верхнего значения выходного сигнала. Получить доступ к электронике можно, только демонтировав данную плату, что приведет к поломке преобразователя. Внутреннее пространство корпуса залито компаундом, что дополнительно усложняет несанкционированное проникновение внутрь преобразователя. Корпуса преобразователей, имеющих кабель для электрических подключений, выполнены в неразборном исполнении, таким образом, доступ к электронным компонентам полностью исключается.
Поверка осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- Рабочие эталоны 1-го разряда по ГОСТ Р 8.802-2012 — манометры грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14);
- Рабочий эталон 1 разряда по ГОСТ Р 8.802-1012 — мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99);
- Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 — манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03);
- Мультиметр цифровой 34401A (Регистрационный № 54848-13);
- Задатчик давления Воздух-4000 (Регистрационный № 12143-04);
- Барометр рабочий специальный БРС-1С (Регистрационный № 28532-05);
- Вольтметр универсальный цифровой GDM-78261 (Регистрационный № 52669-13);
- Мера электрического сопротивления постоянного тока многозначная Р3026-1 (Регистрационный № 56523-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационной документации.
Нормативные документы
- ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
- ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
- ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 — 1106 Па.
- Техническая документация фирмы-изготовителя.
