Поверка полуприцепов-цистерн 96231 и их модификации в Уфе
Назначение: для транспортирования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не более 830 кг/м3. ППЦ являются мерой полной вместимости.
Поверка полуприцепов-цистерн 96231 и их модификации
ППЦ предназначены для эксплуатации с седельно-сцепными устройствами по ГОСТ 28274 и сцепным шкворнем по ГОСТ 12017, имеющим присоединительные размеры по ГОСТ 12105 для соответствующей нагрузки на седло тягача, а также пневмо-и электро приводы ГОСТ 4364, ГОСТ 9200 исполнение 3.
ППЦ изготавливаются в исполнении “У” по ГОСТ 15150.
По Общероссийскому классификатору продукции (ОКП) ППЦ присвоены коды ОКП, которые приведены в таблице 1.
| Модель,
присвоенная НАМИ |
Сокращенное обозначение модели (наименование) | Код
ОКП |
Базовое
шасси |
| 96231-0000010 | 96231 | 45 2552 2061 | На базе п/п MA3-93866 |
| 96231-0000010-01 | 96231-01 | 45 2552 3009 | На базе п/п MA3-93892 |
| 96231-0000010-02 | 96231-02 | 45 2552 2126 | На базе узлов п/п МТМ-933033 |
| 96231-0000010-03 | 96231-03 | 45 2552 3025 | На базе узлов п/п С АТ-110 |
| 96231-0000010-04 | 96231-04 | 45 2552 2115 | На базе узлов п/п САТ-47 |
| 96231-0000010-05 | 96231-05 | 45 2552 | На базе узлов п/п BPW |
| 96231-0000011-05 | 96231-011-05 |

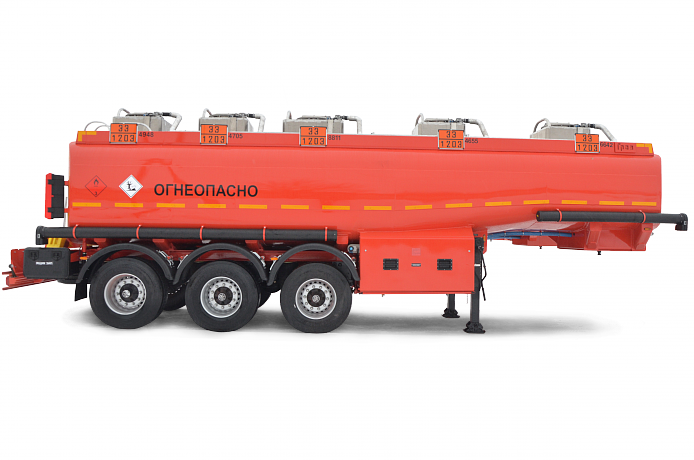

Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Цистерна может быть разделена на несколько секций. При наличии в цистерне нескольких секций, за номинальную вместимость секции принимают действительную вместимость секции, установленную при первичной поверке транспортной меры (ТМ). Корпус цистерны изготовлен из конструкционных сталей, коррозионно-стойких сталей или алюминиевых сплавов, обладающих гарантируемой свариваемостью, соответствующими механическими свойствами и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части — опоры, донные клапаны, отстойники.
Наполнение цистерны осуществляется через заливной люк горловины до мерного угольника. Опорожнение цистерны ППЦ осуществляется самотеком.
Поверка полуприцепов-цистерн осуществляется в соответствии с ГОСТ Р 8.56998 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Межповерочный интервал — 2 года.
Основные средства поверки:
- эталонные мерники 2 разряда вместимостью 2 дм3, 10 дм3, 100 дм3, 200 дм3,400 дм3, 1000 дм3,4000 дм3, цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.
- ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
- ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
- ТУ 37.001.1894-2010 «Полуприцепы-цистерны модели 96231 и их модификации. Технические условия».
