Поверка осциллографа АКИП-4122/1 в Уфе

Поверка осциллографа АКИП-4122/1 в короткие сроки (от 1 дня) с выдачей свидетельства. МП РТ 1486-2011. Работаем по всей России. Аккредитованная лаборатория

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость от 6000 ₽

Ответим в рабочее время, обычно в течение дня.

Стоимость

от 6000 ₽

Номер в ГРСИ РФ

53946-13

Методика поверки

МП 53946-13

Осциллографы цифровые серии АКИП-4122 (далее — осциллографы) предназначены для измерений амплитудных и временных параметров однократных и периодических сигналов в диапазоне частот 0…300 МГц и визуального наблюдения формы сигналов. Поверка осциллографа АКИП-4122/1 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

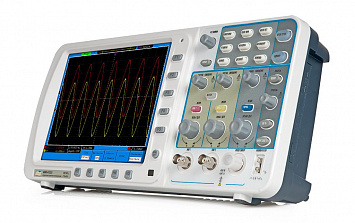

Поверка осциллографа АКИП-4122/1

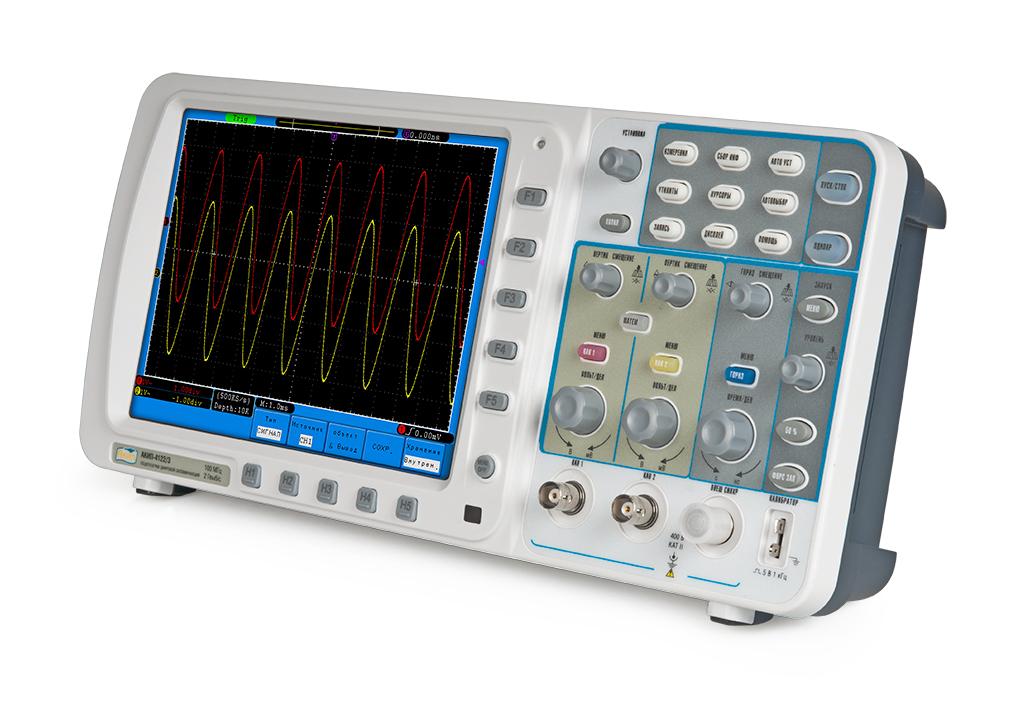

Конструктивно осциллографы выполнены в пластмассовом корпусе в настольном исполнении.

Принцип действия осциллографов основан на аналого-цифровом преобразовании входного напряжения с последующей цифровой обработкой его мгновенных значений и передачей информации об исследуемом сигнале на встроенный экран и внешний компьютер. Управление процессом измерений осуществляется с помощью встроенного микропроцессора. Отображение выборки сигнала на мониторе компьютера, измерение его параметров, а также управление осциллографом осуществляется с помощью специального программного обеспечения.

Осциллографы обеспечивают цифровое запоминание сигнала, измерение в диапазоне амплитуд от 2 мВ до 400 В и временных интервалов от 1 нс до 100 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерений на встроенный экран.

Осциллографы обеспечивают возможность подключения к персональному компьютеру через разъем USB 2.0.

Осциллографы имеют встроенный выход VGA для подключения внешнего монитора (только АКИП-4122 с индексом V).

Осциллографы имеют 12 модификаций: АКИП-4122/1, АКИП-4122/W, АКИП-4122/2, АКИП-4122/ZV, АКИП-4122/3, АКИП-4122^, АКИП-4122/4, АКИП-4122^, АКИП-4122/5, АКИП-4122^, АКИП-4122/6, АКИП-4122/eV, отличающихся полосой пропускания, частотой дискретизации и размещением на передней панели органов управления.

Особенности цифрового осциллографа АКИП-4122/1:

Количество каналов: 2 (+ вход внеш. синхр EXT)
Полосы пропускания: 60 МГц
Объем памяти 10 М (на канал)
Макс. частота дискретизации: 500 МГц
Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение, деление
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sinx)/x
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна — 4 типа)
Цифровые фильтры (ФВЧ, ФНЧ)
Режимы растяжки окна (ZOOM), самописец и X-Y, «покадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
Память: 15 осциллограмм, 8 профилей настроек
Интерфейс: USB 2.0 для управления и сохранения данных (host/device), выход для внешнего монитора (VGA)
Цветной TFT-дисплей (20 см) с регулируемой яркостью

Поверка осуществляется по документу МП 53946-13 «Осциллографы цифровые серии АКИП-4122. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ» 6 марта 2013 г.

Перечень рекомендуемых основных средств поверки:

Наименование и тип средства измерений	Метрологические характеристики
Калибратор осциллографов FLUKE 9500В	U = ± (1 мВ … 5 В), 5U= ± (0,00025х^ых + 25х10-6); f= 0,1 Гц … 3,2 ГГц, 5f= ± 2,5х10-5 %.
Генератор испытательных импульсов И1-15	Тф=0,25 н^ Цмакс = 10 В
