Поверка клещей поглощающих КП-1000 в Уфе
Назначение: для преобразования мощности индустриальных радиопомех в диапазоне частот 30…1000 МГц в сетях электропитания и линий связи в мощность радиопомехи в коаксиальном тракте с волновым сопротивлением 50 Ом, в комплекте с измерительным приемником с входным сопротивлением 50 Ом предназначены для измерения мощности индустриальных помех в сетях электропитания, линиях связи, управления и передачи данных.
16.08.2013 продлен срок свидетельства
Поверка клещей поглощающих КП-1000

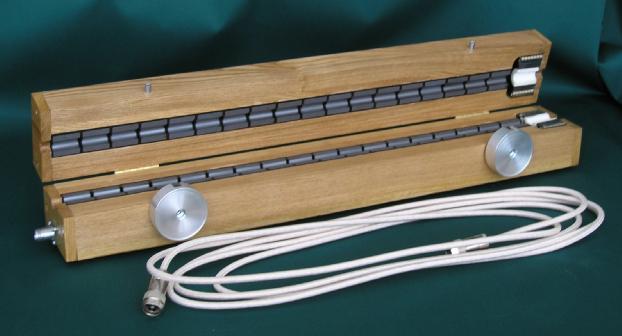

Клещи поглощающие представляют собой набор разъемных ферритовых колец, размещенных в корпусе, изготовленном из диэлектрического материала и предназначенных для поглощения высокочастотной энергии радиопомех. Каждая часть разъемного ф ерритового кольца подпружинена для обеспечения минимального воздушного зазора при образовании полного кольца, что необходимо при охватывании провода электропитания источника радиопомех.
Клещи поглощающие содержат также ферритовый трансформатор тока. Он конструктивно выполнен из трех разъемных ферритовых колец, и расположен в корпусе поглощающих клещей в одну линию с поглощающими ферритовыми кольцами (на входе поглощающих клещей). Измерение мощности радиопомех осуществляется с помощью указанного ферритового трансформатора тока.
Поверка производится в соответствии с документом «Клещи поглощающие КП-1000. Методика поверки. АВНР.418129.004МП», утвержденным ФГУП «ВНИИФТРИ» 28.06.2007 г.
Основное поверочное оборудование:
- селективный микровольтметр и измеритель напряжения помех SMV 8.5 {частотный диапазон от 2б до 1000 МГц, погрешность шкалы частот ±(0,003 х f + 200 к Гц), погрешность измерения синусоидального напряжения ±0.8дБ)
- генератор Г4-15 8 . (частотный диапазон от 30 до 100 МГц)
- генератор Г4-15 9. (частотный диапазон от 100 до 700 МГц) — генератор Г4-160. (частотный диапазон от 700 до 1000 МГц)
- измеритель КСВН панорамный Р2-132 (диапазон частот 10-8,3 МГЦ, пределы допускаемой основной погрешности измерения КСВН ± (ЗхК) °/о)
Межповерочный интервал — два года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ Р 51319-99. Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех.
- ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.
- ТУ 4226-002-73819860-2007. Клещи поглощающие КП-1000. Технические условия.
