Поверка калибраторов универсальных Н4-6 в Уфе
Назначение: для воспроизведения напряжения и силы постоянного и переменного токов, а также сопротивления постоянному току.
Поверка калибраторов универсальных Н4-6

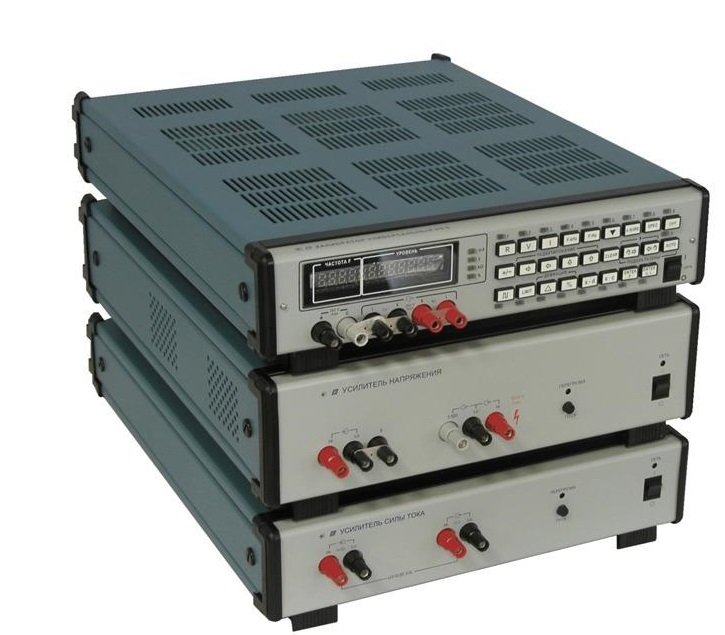

Прибор состоит из трех блоков:
- основного блока;
- усилителя напряжения;
- усилителя силы тока.
В состав основного блока включены традиционные узлы и устройства:
- источник опорного напряжения в составе мер напряжения постоянного и переменного тока;
- резистивный ЦАП постоянного и переменного напряжения, разрядность которого определяется требуемой разрешающей способностью калибратора (двадцать двоичных разрядов);
- буферный усилитель, реализующий основной поддиапазон «20 V», из которого путём деления напряжения в 10 и 100 раз декадным делителем формируются поддиапазоны «2 V» и «0.2 V», усилитель с коэффициентом усиления 10 обеспечивает поддиапазон «200 V».
- режим калибратора силы тока реализуется схемой усилителя «U/I», в цепь отрицательной обратной связи которого включается нагрузка. Схема осуществляет преобразование напряжения в силу тока.
В основу построения прибора положен принцип функционального и конструктивного разделения на исполнительную и управляющую секции, что обеспечивает реализацию «плавающих» (изолированных от корпуса) выходов прибора. В состав управляющей секции входит микроЭВМ с устройствами связи и управления прибором со стороны интерфейса или передней панели. Все остальные устройства включены в состав исполнительной секции прибора.
Усилители напряжения и силы тока, входящие в комплект прибора служат для расширения диапазонов воспроизведения напряжения и силы тока и являются как бы продолжением исполнительной секции прибора. В них отсутствует управляющая секция и управление ими осуществляется через основной блок.
Программное обеспечение
Программное обеспечение прибора, определяющее его метрологические характеристики, отсутствует.
Программное обеспечение осуществляет установку внутренней конфигурации составных частей калибратора универсального Н4-6, обеспечивая при этом соответствие режима его работы режиму, заданному оператором на лицевой панели или через интерфейс RS-232.
Программное обеспечение прибора записывается в память микроконтроллера на этапе производства и в процессе эксплуатации изменению не подлежит.
Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню «А» по МИ 3286-2010.
| Наименование программного обеспечения | Идентифи
кационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение калибратора универсального Н4-6:
— управляющий файл процессора; — управляющий файл ПЗУ * — проверка цифрового граммному обеспечени |
n4655w~2.055
n46rf 8.256 идентификатор калибратора |
Н4-6 u_9_1 а не предусмотрена | *
* в связи с отсутствие |
*
* м доступа к про- |
Поверка осуществляется по методике, изложенной в разделе 15 «Методика поверки» КМСИ.411182.005 ТО «Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации», утвержденной ГЦИ СИ ФБУ «Краснодарский ЦСМ» в октябре 2013 г.
Основные средства поверки
| Наименование | Тип средств измерений | Основные технические характеристики средств измерений |
| 1 | 2 | 3 |
| Мультиметр | В7-64/1 | Измерение: DCV: 1мкВ-1000 В с погрешностью ± (0,004-0,005)%;
ACV от 1мкВ-750 В с погрешностью ± (0,1-1,5)%; DCI от 1мкА до 2 А с погрешностью ± (0,02-0,05)%; ACI от 1мкА до 2 А с погрешностью ± (0,2-1,5)%; R от 10мОм-1 ГОм с погрешностью ± (0,01-0,02)%; F от 1 Гц -700 МГц с погрешностью ± 0,001% |
| Вольтметры-калибраторы многофункциональные | ВК2-40 | Диапазон измерения U ± (0,1 мкВ-1000В) с погрешностью не более 0,0007 % |
| Мера напряжения | Н4-4 | Воспроизведение напряжения — (6,4 ± 0,3) В и (12,8 ± 0,6) В, класс точности 0,0005 |
| Вольтметр переменного напряжения прецизионный | 5790A
FLUKE |
Измерение напряжения 0,2 — 200 В (в диапазоне частот 0,1100 кГц); с погрешностью не более ± (0,005 — 0,01)% Измерение напряжения 500 и 700 В (в диапазоне частот 0,1-20 кГц); с погрешностью не более ± (0,01-0,02) % |
| Набор мер электрического сопротивления | МС3004 | Номинальные значения сопротивления мер, входящих в набор:0,1; 1; 10; 102; 103; 104; 105 Ом; класс точности -0,0005 |
| Приборы для поверки вольтметров дифференциальные | В1-12 | Диапазон установки выходных напряжений от 0,1 мкВ до 1000 В; диапазон установки выходных токов от 1 мА до 100 мА; Диапазон измеряемых напряжений от 1 мВ до 1000В |
| Катушка электрического сопротивления | Р310 | Номинальные сопротивления 0,01 Ом; стабильность за 1 год ± 0,005 % |
| Измеритель нелинейных искажений | СК6-13 | Диапазон напряжений от 1 до 100 В; диапазон измеряемых искажений от 0,01 %, с погрешностью не более ± 10 % |
| Микровольтметр | В3-57 | Диапазон измеряемых напряжений от 10 мкв до 300 В с погрешностью от ± 1% до ± 2,5 %, |
Сведения о методах измерений
- Методика измерения (воспроизведения) напряжения и силы постоянного и переменного токов, а также сопротивления постоянному току калибраторами универсальными Н4-6 описана в разделе 15 «Методика поверки» документа КМСИ.411182.005 ТО «Калибратор универсальный Н4-6. Техническое описание и инструкция по эксплуатации»
Нормативные и технические документы, устанавливающие требования к калибраторам универсальным Н4-6
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 …30А»
- ГОСТ 8.027-01 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»
- ГОСТ 8.764-2011 «ГСОЕИ. Государственная поверочная схема для средств измерений электрического сопротивления»
- КМСИ. 411182.005 ТУ «Калибратор универсальный Н4-6»
