Поверка калибратора процессов АКИП-7302, АКИП-7303, АКИП-7304 в Уфе
Назначение: для измерения силы постоянного тока и напряжения постоянного тока, электрического сопротивления постоянного тока, частоты, температуры с помощью термопар и термопреобразователей сопротивления, а также формирования в режиме калибратора: постоянного напряжения и силы постоянного тока, электрического сопротивления постоянного тока, частоты и количества импульсов, статических характеристик термопар и термопреобразователей сопротивления.
Поверка калибратора процессов АКИП-7302, АКИП-7303, АКИП-7304
Калибраторы представляют собой портативные электрические измерительные приборы/калибраторы, выполненные в пластмассовом корпусе, на который одевается противоударный защитный чехол.
Принцип действия основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения/формирования осуществляется с помощью встроенного микропроцессора. Выбор режима работы осуществляется функциональными клавишами. Дополнительные кнопки служат для установки значения выходной величины. Измеренные и/или выходные значения отображаются на цифровом жидкокристаллическом дисплее с указанием режимов измерения входных сигналов и формирования выходных сигналов. Калибраторы осуществляют измерение температуры с использованием термопар типа R, S, K, E, J, T, N, B (с компенсацией температуры холодного спая) и термопреобразователей сопротивления Pt100, Pt200, Pt500, Pt1000, Cu50 и формирование статических характеристик указанных термопреобразователей. Калибраторы обладают дополнительными функциями: независимого и одновременного использования функций измерения входных сигналов и формирования выходных сигналов, генерации ступенчатого или пилообразного изменения силы выходного тока, изменения формируемой силы постоянного тока ступенями 25 и 100 %, удержания результата измерения, автоматического отключения питания, регистрации давления с использованием внешних модулей давления типа АРМ.
На передней панели расположены цифровая шкала, клавиши выбора режимов измерений входных и формирования выходных сигналов, функциональные кнопки, гнезда подключения проводов. На задней панели находятся крышка отсека для установки батареи питания и защитных предохранителей, откидной упор.
Калибраторы выпускаются в виде моделей АКИП-7302, АКИП-7303, АКИП-7304, которые отличаются числом воспроизводимых и измеряемых величин. Модель АКИП-7302 имеет только режим имитатора (источник сигналов); модель АКИП-7303 имеет режим измерителя и имитатора термопар и термопреобразователей сопротивления; модель АКИП-7304 имеет режим измерителя и имитатора постоянного напряжения и силы постоянного тока, токовой петли и измеритель давления с использованием внешних модулей давления типа АРМ.
Для пломбировки используется один из крепежных винтов на корпусе калибраторов.

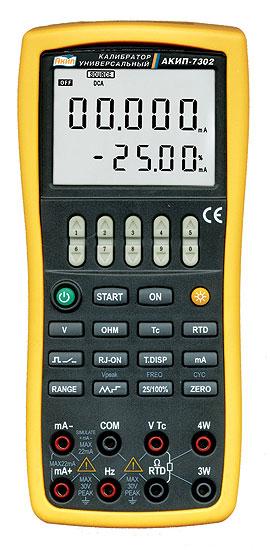

Общий вид калибраторов, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение
Программное обеспечение (далее — ПО) калибраторов установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | нет данных |
| Номер версии (идентификационный номер ПО) | не ниже 1.1 |
Поверка осуществляется по документу ПР-33-2018МП «Калибраторы процессов АКИП-7302, АКИП-7303, АКИП-7304. Методика поверки», утвержденному АО «ПриСТ» 21 августа 2018 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) № 70345-18);
- мультиметр 3458А (Госреестр № 25900-03);
- частотомер электронно-счетный АКИП-5102 (Госреестр № 57319-14);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
- ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования
- Приказ Росстандарта от 15.02.16 №146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
- Техническая документация изготовителя Shenzhen Victor Hi-Tech Co., Ltd., Китай
