Назначение: для измерений расстояния до места повреждения или конца линии (длины кабелей и проводов).
Поверка измерителей длины кабеля РЕЙС-50
В основу работы прибора положен метод импульсной рефлектометрии (TDR метод) и метод измерения сопротивления проводников (DC метод). TDR метод заключается в зондировании исследуемой линии импульсами напряжения, приеме импульсов, отраженных от мест повреждения (неоднородностей волнового сопротивления) или конца линии, выделении отраженных импульсов на фоне помех и измерении расстояния до места повреждения или конца линии по временной задержке отраженного импульса относительно зондирующего.
При использовании DC метода из прибора по жиле кабеля (изолированному проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения погонного сопротивления жилы или ее диаметра, материала проводника и температуры рассчитывается длина этого кабеля (изолированного проводника).

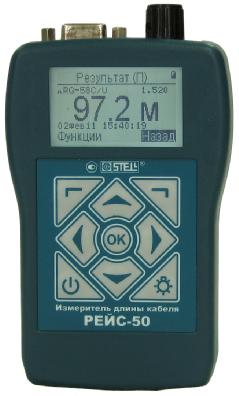

Индикация процессов в линии, режимов измерения и всех параметров осуществляется на экране встроенного дисплея с подсветкой на основе жидко-кристаллической панели (45х27 мм). Отсчет измеряемого расстояния осуществляется в цифровом виде непосредственно по экрану.
Прибор выполнен в виде законченного устройства с установленными в нем гальваническими элементами (аккумуляторами), в портативном пластмассовом корпусе.
Программное обеспечение
Встроенное программное обеспечение предназначено для организации работы микропроцессорной системы и реализовано без выделения метрологически значимой части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 — С.
Идентификационные данные программного обеспечения
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора программного обеспечения |
| “Измеритель длины кабеля РЕЙС-50. Программное обеспечение”. | Ш-
МИЯ.411719.00 6 ПО |
1,0 | DBAE5B0F4508219
48B44D7A9CE43D F03 |
MD5 |
Поверка осуществляется по методике, утвержденной ГЦИ СИ ФГУП «СНИИМ» 15 июня 2011 г. и изложенной в разделе 7 «Методика поверки» документа “Измеритель длины кабеля РЕЙС-50. Руководство по эксплуатации ШМИЯ.411719.006 РЭ”.
Перечень основных средств, применяемых для поверки:
- Частотомер Ч3-63/1; осциллограф С1-152; магазин сопротивлений Р4834.
Сведения о методах измерений
- Методы измерений приведены в документе: “Измеритель длины кабеля РЕЙС-50. Руководство по эксплуатации ШМИЯ.411719.006 РЭ”.
Нормативные и технические документы, устанавливающие требования к измерителям длины кабеля РЕЙС-50
- ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерения времени и частоты.
- МИ 1935-88. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1*102-3*109 Гц.
- ШМИЯ.411719.006 ТУ. Измеритель длины кабеля РЕЙС-50. Технические условия.
