Поверка измерителей давления специальные цифровых ИДЦ-2 в Уфе
Назначение: для измерения избыточного давления сжатого воздуха, разности давлений, разрежения, вакуума и могут использоваться в качестве эталонов при поверке датчиков давления, дифманометров-расходомеров, тягонапоромеров и других средств измерений давления и вакуума.
Поверка измерителей давления специальные цифровых ИДЦ-2

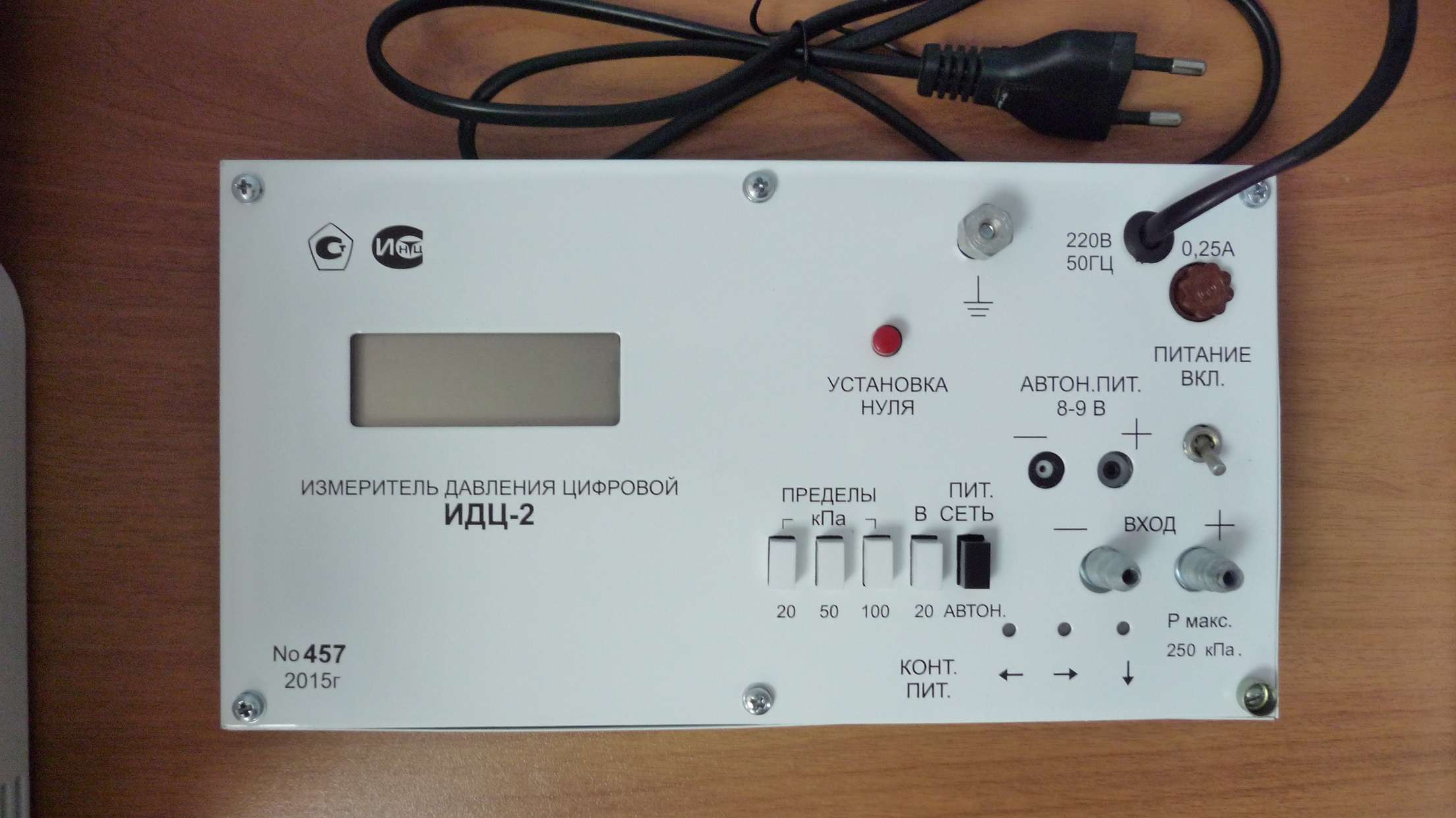

Измерители давления цифровые ИДЦ-2 выполнены в виде универсальных переносных приборов. Они могут измерять избыточное давление сжатого воздуха, разность давлений или разрежение (вакуум).
В ИДЦ-2 используются тензорезистивные дифференциальные первичные преобразователи давления в электрический выходной сигнал. Положительные и отрицательные пневмовходы преобразователей давления соединены с соответствующими входными штуцерами прибора с помощью упругих силиконовых трубок.
Для измерений избыточного давления к штуцеру (+) ИДЦ-2 подключается измеряемое давление, а штуцер (-) соединён с атмосферой.
Для измерения разности давлений (Р1-Р2) в штуцер (+) подается давление Р1, а в штуцер (-) давление Р2. При этом должно соблюдаться условие: Р1>Р2.
Разрежение (вакуум) измеряется как разность между атмосферным давлением и измеряемым давлением. Для измерения разрежения измеряемое давление подается в штуцер (-), а штуцер (+) соединен с атмосферой.
Программное обеспечение
Внутренне ПО без названия, вычисление цифрового идентификатора внутреннего ПО конструкцией прибора не предусмотрено.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий».
Поверка осуществляется в соответствии с документом МП 63682-16 «Государственная система обеспечения единства измерений. Измерители давления цифровые ИДЦ-2. Методика поверки», утвержденным ФГУП «ВНИИМС» 07.12.2015 г.
Основные средства поверки (эталоны):
- Задатчик давления Воздух-1600, диапазон измерений от 0,02 до 16,0 кПа, КТ 0,02 (Госреестр 12143-04).
- Задатчик избыточного давления Воздух 1,6, диапазон измерений от 1 до 160 кПа, погрешность ±0,02 % (Госреестр 10610-00).
- Знак поверки может наноситься на лицевую поверхность корпуса в пломбировочную чашку и/или на эксплуатационную документацию, и/или на свидетельство о поверке.
Сведения о методах измерений
- Методы измерений приведены в документе «Измеритель давления цифровой ИДЦ-2. Руководство по эксплуатации. ИДЦ 2.00.001 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям давления цифровым ИДЦ-2
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па.
- ГОСТ 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений давления до 250 МПа.
- СТО ТУ 4212-001-12149138-2015 Стандарт организации. Измерители давления цифровые ИДЦ-2. Технические условия.
