Назначение: для воспроизведения и измерений напряжения и силы постоянного тока.

Поверка источника питания модульного N6700C

По принципу действия приборы относятся к импульсным источникам питания.

Источники являются электронными устройствами различной мощности, формирующими на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.

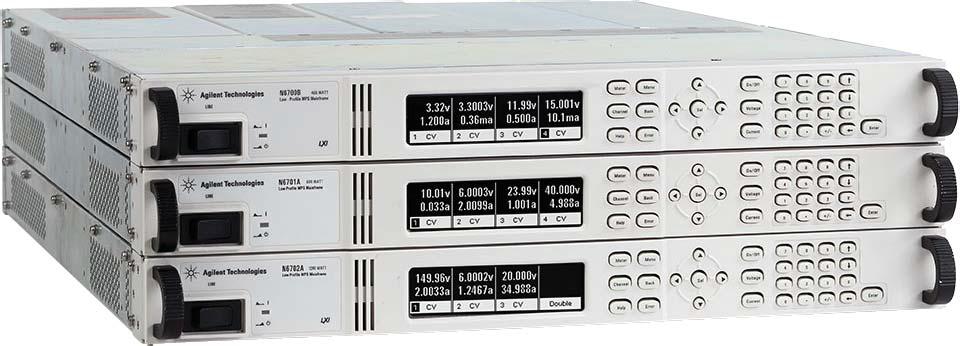

Конструктивно источники питания модульные серии N6700C представляют собой крейтовую систему и состоят из базового блока (модификации N6700B, N6700C, N6701A, N6701C, N6702A, N6702C, N6705A, N6705B, N6705C, N6710B, N6710C, N6711A, N6711C, N6712A, N6712C, N6715A, N6715B, N6715C) и встраиваемых сменных модулей (модификации N6731B, N6732B, N6733B, N6734B, N6735B, N6736B, N6741B, N6742B, N6743B, N6744B, N6745B, N6746B, N6751A, N6752A, N6753A, N6754A, N6755A, N6756A, N6761A, N6762A, N6763A, N6764A, N6765A, N6766A, N6773A, N6774A, N6775A, N6776A, N6777A, N6781A, N6782A, N6783A-BAT, N6783A-MFG, N6784A, N6785A, N6786A). Это дает возможность гибко изменять конфигурацию источников в зависимости от поставленной задачи при полной аппаратной совместимости всех компонентов.

Базовые блоки источников питания содержат четыре посадочных места для установки встраиваемых сменных модулей и отличаются номинальной мощностью и габаритными размерами.

Модификации базовых блоков N6700B, N6700C, N6710B, N6710C имеют номинальную мощность 400 Вт.

Модификации базовых блоков N6701A, N6701C, N6705A, N6705B, N6705C, N6711A, N6711C, N6715A, N6715B, N6715C имеют номинальную мощность 600 Вт.

Модификации базовых блоков N6702A, N6702C, N6712A, N6712C имеют номинальную мощность 1200 Вт.

Базовые блоки N6705C, N6715C могут быть оснащены разъемами для подключения безопасных коннекторов типа «банан» к выходам источника питания на передней панели.

Модификации встраиваемых сменных модулей отличаются между собой различным сочетанием выходных напряжений и токов. В зависимости от выходной мощности они занимают одно или два посадочных места в базовом блоке. Незанятые посадочные места в базовом блоке закрываются специальными фальш-панелями.

Особенности модификаций встраиваемых сменных модулей:

• модификации N6731B, N6732B, N6733B, N6734B, N6735B, N6736B, N6741B, N6742B, N6743B, N6744B, N6745B, N6746B, N6773A, N6774A, N6775A, N6776A, N6777A обладают базовыми характеристиками, обеспечивающими программирование выходного напряжения и тока, функции измерений и защиты;
• модификации N6751A, N6752A, N6753A, N6754A, N6755А, Ш756А обладают повышенными характеристиками точности с автоматическим выбором пределов измерений, малым уровнем собственных шумов, высокой скоростью изменения выходных параметров;
• модификации N6761 A, N6762A, N6763A, N6764A, N6765A, N6766A, N6781A, N6782A, N6783A-ВАТ, N6783A-MFG, N6784A, N6785A, N6786A обладают прецизионными характеристиками. Модули N6781A, N6785A имеют дополнительный вход для измерений

напряжения и функцию регулируемого выходного сопротивления (эмуляция батареи питания, зарядного устройства).

Управление режимами работы источников осуществляется встроенным в базовый блок микропроцессором. Источники могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. В приборах реализована функция задержки включения/выключения выхода.

Источники могут работать совместно в режиме «Master/Slave» с помощью последовательного или параллельного соединений. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.

На передней панели базовых блоков расположены дисплей, индикаторы, функциональные кнопки, выходные клеммы (только у N6705A, N6705B, N6705C, N6715A, N6715B, N6715C), выключатель питания.

На задней панели базовых блоков расположены выходные клеммы (кроме N6705A, N6715A), разъем сети питания, разъемы интерфейсов GPIB, USB, LAN, клемма заземления, отверстия для вентиляции.

Программное обеспечение

Источники работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения
