Поверка генератора сигнала универсального Rigol DG1022Z в Уфе

Универсальный генератор сигналов Rigol DG1022z в сжатые сроки (от 1 дня) с выдачей свидетельства МП 206.1 -077-2019. Оперативно Аккредитованная лаборатория

Номер в ГРСИ РФ

56011-20

Методика поверки

МП 206.1 -077-2019

Межповерочный интервал

1 год

Заявка на услугу

Уточним задачу, сроки и подготовим коммерческое предложение.

Стоимость

от 7500 ₽

КП и консультация Договор и закрывающие документы Работаем с юрлицами по всей России

Назначение: для воспроизведения сигналов электрического напряжения произвольной формы.

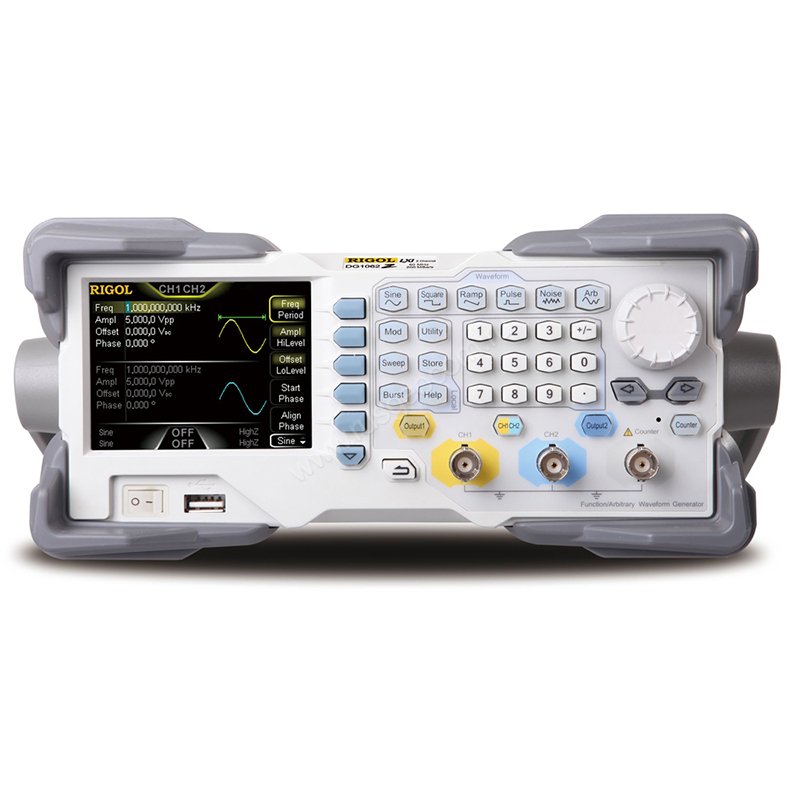

Поверка генератора сигнала универсального Rigol DG1022Z

Генераторы построены на принципе прямого цифрового синтеза волны напряжения заданной формы. Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал). Ступенчатое напряжение сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.

Поверка осуществляется по документу МП 206.1 -077-2019 «ГСИ. Генераторы сигналов произвольной формы DG1022Z, DG1032Z, DG1062Z. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.08.2019 г.

Основные средства поверки: осциллограф цифровой DPO4032 (регистрационный номер в Федеральном информационном фонде № 32619-06); частотомер электронно-счетный вычислительный Ч3-64 (регистрационный номер в Федеральном информационном фонде № 9135-83); мультиметр цифровой прецизионный Fluke 8508А/01 (регистрационный номер в Федеральном информационном фонде № 25984-14); вольтметр высокочастотный 9241 (регистрационный номер в Федеральном информационном фонде № 49046-12); измеритель нелинейных искажений С6 -22 (регистрационный номер в Федеральном информационном фонде № 69447-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на верхнюю панель корпуса генераторов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
