Поверка датчиков линейных перемещений ЛТР-50 в Уфе
Назначение: для измерения линейных перемещений.
Поверка датчиков линейных перемещений ЛТР-50

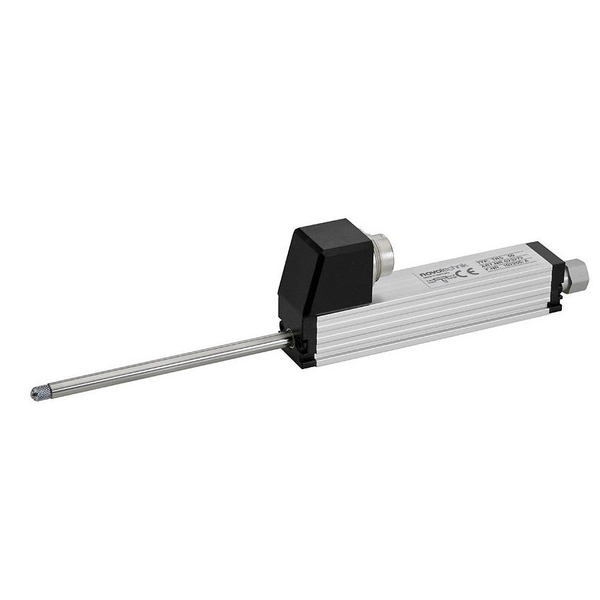

Датчики линейных перемещений потенциометрические серии ЛТР (в дальнейшем — датчики) предназначены для измерения линейных перемещений и преобразования информации о перемещении в аналоговый электрический сигнал. Датчик закрепляется на объекте так, чтобы его измерительная ось была направлена вдоль измеряемых перемещений. Датчики построены на основе потенциометрической схемы измерения.
Конструктивно датчики выполнены в виде единого корпуса, в котором расположен чувствительный элемент и схема коммутации электрических цепей. Измеряемое перемещение передается в измерительную схему через шток. Несанкционированное вмешательство, которое может привести к искажению результатов измерений, невозможно, так как датчики не имеют органов настройки, и чувствительный элемент датчиков выполнен в неразборной конструкции.
Поверка осуществляется по документу СДАИ.400009.016МП «Датчик линейных перемещений потенциометрический серии ЛТР. Методика поверки», утвержденному АО «НИИФИ» 12.04.2016 г. Основные средства поверки:
- штангенциркуль ТТТЦ-ТТ (Госреестр № 24156-02, диапазон измерений от 0 до 250 мм, погрешность ±0,05 мм);
- источник питания постоянного тока Б5-71/4-ПРО (Г осрестр № 42467-09);
- мультиметр цифровой 34401A (Госреестр № 54848-13).
Сведения о методах измерений
Методика измерений содержится в руководстве по эксплуатации 02.0301.0.0010.000РЭ.
Нормативные и технические документы, устанавливающие требования к датчикам линейных перемещений потенциометрическим ЛТР
- Датчики линейных перемещений потенциометрические серии ЛТР. Технические условия ТУ 4218-001-64505157-2016.
- ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
