Поверка частотомера универсального СNТ-90 в Уфе
Назначение: для измерения частоты непрерывных синусоидальных импульсно-модулированных сигналов, периода, отношения частот, длительности временных интервалов, длительности импульсов, длительности фронта и среза импульсов, фазового сдвига между сигналами, коэффициента заполнения импульсов.
Поверка частотомера универсального СNТ-90

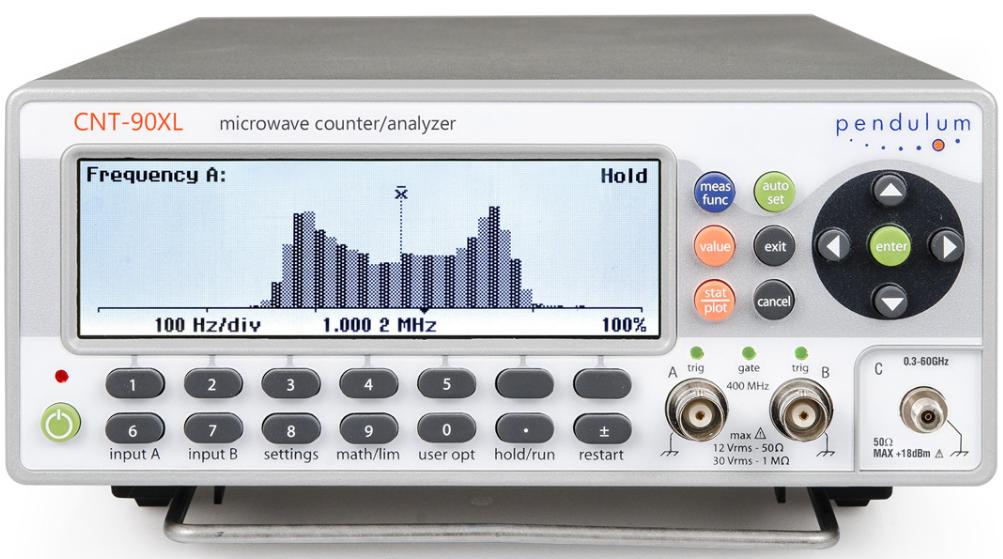

Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и жидкокристаллический (ЖК) дисплей.
На задней панели частотомеров расположены: разъем шнура сетевого питания, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, разъёмы интерфейсов GPIB и USB.
Частотомеры построены на сверхбольших интегральных микросхемах по технологии ПЛИС. Принцип действия частотомеров основан на электронно-счетном принципе, заключающемся в измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. Интервал времени измерения задается методом подсчета стробирующих импульсов, сформированных генератором опорной частоты. После завершения всех измерений микроконтроллер частотомера вычисляет результат измерений и выводит информацию на дисплей. Микроконтроллер отвечает за функции управления, измерения, контроля точности и математическую обработку.
Частотомеры универсальные серии СКТ-90 имеют модификации: СКТ-90, СКТ-90ХЬ, СКТ-91, СКТ-91Я. Модификации частотомеров отличаются верней границей диапазона измерений частоты, набором встраиваемых опций, типом генератора опорной частоты.
Частотомеры могут комплектоваться встраиваемыми опциями, предназначенными для расширения частотного диапазона (опции третьего измерительного входа), а также имеют возможность установки различных типов термостатированных генераторов опорной частоты.
Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде закрепительного клейма, закрывающего головку винта крепления корпуса частотомеров.
Программное обеспечение
Встроенное программное обеспечение (ПО) предназначено только для работы с частотомерами и не может быть использовано отдельно от измерительно-вычислительной платформы этих частотомеров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Характеристики программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
Поверка осуществляется по документу ПР-04-2018МП «Частотомеры универсальные серии CNT-90. Методика поверки», утвержденному АО «ПриСТ» 31 января 2018 г.
Основные средства поверки:
- компаратор частотный Ч7-1014 (Госреестр № 40727-09);
- генератор импульсов сложной/произвольной формы 81150А (Госреестр № 56005-13);
- генератор сигналов E8257D (Госреестр № 53941-13);
- вольтметр высокочастотный Boonton 9231 (Госреестр 35082-07);
- ваттметр N1914A с преобразователем N8488A (Госреестр 44731-10);
- стандарт частоты и времени водородный Ч1-1007 (Госреестр № 40466-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- Техническая документация изготовителя «PENDULUM INSTRUMENTS SP. Z O.O.».
