Поверка автомобильных весов ВСА в Уфе

Назначение: для определения массы транспортных средств, а также различных грузов в режиме статического взвешивания.

Поверка автомобильных весов ВСА

Весы состоят из грузоприемного устройства (далее — ГПУ), включающего в себя тензорезисторные весоизмерительные датчики (далее — датчики по Т.2.2.1 ГОСТ OIML R 761), и весоизмерительного прибора (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.3 ГОСТ OIML R 76-1—2011).

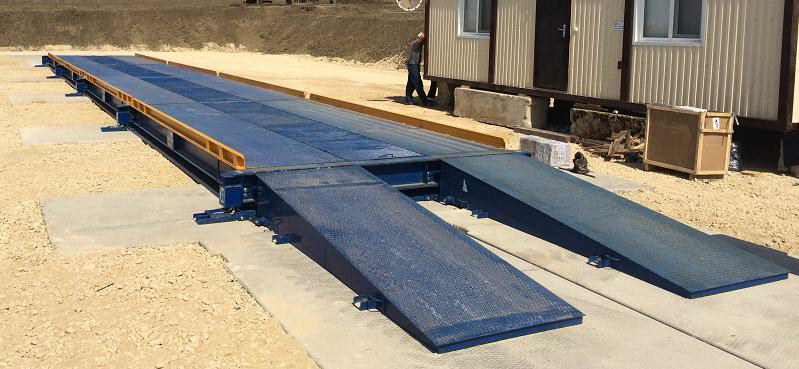

ГПУ (рисунок 1) представляет собой одну или несколько (до пяти) секций, каждая из которых опирается на четыре датчика. Соседние секции имеют общие точки опоры на датчики. В зависимости от вариантов установки ГПУ устанавливается на металлическую раму или закладные плиты, которые располагаются на дорожном покрытии, бетонном фундаменте или в бетонном приямке.

В весах используются датчики весоизмерительные тензорезисторные:

• QS, Госреестр № 57673-14;
• ZS, Госреестр № 57674-14;
• Single shear beam, Dual shear beam, S beam, Со1итп, модификации Н8С, НМ8, НМ9В, НМ14Н1, Госреестр № 55371-13;
• ACT, Госреестр № 48820-11;
• C, Госреестр № 60480-15;
• RTN, Госреестр № 21175-13;
• RC3, Госреестр № 50843-12;
• RС3D, Госреестр № 50844-12;
• МВ-150, Госреестр № 44780-10;
• WBK, Госреестр № 56685-14;
• WBK-D, Госреестр № 54471-13;
• SP, AC, CS, Госреестр № 60719-15;
• ZSF-D, ZSF-DSS, ZSW-D, ZSW-DSS, изготовитель «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай;
• Н8С, изготовитель «Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)», Китай.

Сигнальные кабели датчиков напрямую или через соединительную коробку подключаются к весоизмерительному прибору. При использовании в весах цифровых датчиков весоизмерительный прибор представляет собой терминал, при использовании аналоговых датчиков — индикатор.

В весах используются весоизмерительные приборы (терминалы):

• НВТ, модификации НВТ-1(Н), НВТ-9, Госреестр № 56101-13;
• FT, модификации FT-11D, FT-16D, Госреестр № 58487-14;
• CI, NT, модификация CI-600D, Госреестр № 54472-13;
• D2008FA, изготовитель «Keli Electric Manufacturing (Ningbo) Co., Ltd», Китай;
• DIS2116, WE2111, изготовитель «Hottinger Baldwin Messtechnik GmbH», Германия;
• SC-A, изготовитель «SENSOCAR S.A.», Испания.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весоизмерительного прибора (терминала) весов и/или их передачей в виде электрического сигнала через цифровой интерфейс связи на периферийные устройства, например, принтер или персональный компьютер.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1—2011):

• устройство первоначальной установки на нуль (T.2.7.2.4);
• устройство слежения за нулем (T.2.7.3);
• полуавтоматическое устройство установки на нуль (T.2.7.2.2);
• устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
• устройство предварительного задания значения массы тары — при использовании весоизмерительных приборов WE2111 (Т.2.7.5);
• режим работы в качестве многоинтервальных весов — при использовании весоизмерительных приборов CI-600D, НВТ-1(Н), НВТ-9, WE2111 (Т.3.2.6);
• режим работы в качестве многодиапазонных весов — при использовании приборов весоизмерительных CI-600D, FT-11D, FT-16D, WE2111 (Т.3.2.7);
• процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
• выбор различных единиц измерения массы — при использовании весоизмерительных приборов WE2111 (2.1);
• запоминающее устройство (4.4.6);
• показывающее устройство с расширением — при использовании весоизмерительных приборов FT-11D, FT-16D, НВТ-1(Н), НВТ-9, DIS2116 (Т.2.6).

В многоинтервальных весах (с двумя поддиапазонами взвешивания) используются датчики с относительным значением невозврата выходного сигнала при возврате к минимальной нагрузке Z или числом поверочных делений датчика nmax не менее отношения Max2/e1 весов.

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочный интервал e (в\ поддиапазонов взвешивания многоинтервальных весов или диапазонов взвешивания многодиапазонных весов), диапазон температуры, указываются на маркировочной табличке весов.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, доступ к параметрам юстировки и настройки возможен только при нарушении пломбы и, в зависимости от исполнения весов, изменения положения переключателя настройки или перемычки на печатной плате.

В приборах FT-11D и FT-16D, кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик, защищенный паролем и переключателем настроек. Энергонезависимая память защищена переключателем настройки и паролем.

В приборах WE2111 при изменении метрологически значимых параметров юстировки и настройки изменяются показания несбрасываемого счетчика, которые отображаются на дисплее при включении прибора.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Идентификационные данные ПО
