Поверка анализаторов жидкости WTW в Уфе
Назначение: для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), температуры жидкости, мутности, массовой концентрации растворенных солей (TDS) и массовой концентрации растворенного кислорода в природных, питьевых, сточных, очищенных водах в лабораторных и производственных условиях.

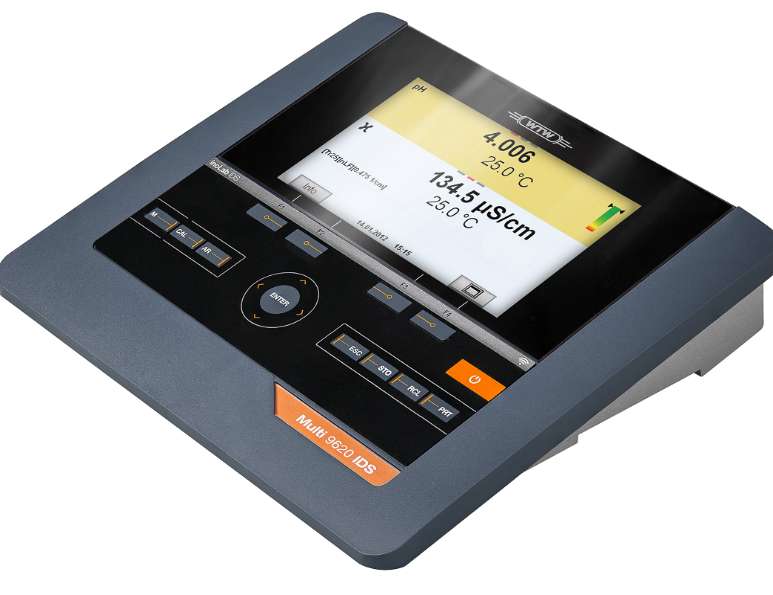

Модификации: pH/Cond 3320, pH/ion 3310, Multi 9620 IDS, Multi 9630 IDS, Multi 9310 IDS, Multi 9310Р IDS, Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS, Multi 3320.
Поверка анализаторов жидкости WTW
Принцип работы анализаторов на измерении различных сигналов первичных преобразователей: потенциометрических, кондуктометрических и измерителей параметров флюоресценции.
Конструктивно анализаторы состоят из измерительного блока и подключаемых к нему датчиков.
Анализаторы имеют систему автоматической термокомпенсации, интерфейс для подключения персонального компьютера.
Результаты измерений рН, ОВП, УЭП, температуры жидкости, массовой концентрации растворенного кислорода, TDS, время и дата измерений выводятся на жидкокристаллический дисплей анализатора или на экран персонального компьютера.
- Анализаторы выпускаются 10 модификаций (pH/Cond 3320, pH/ion 3310, Multi 9620 IDS, Multi 9630 IDS, Multi 9310 IDS, Multi 9310Р IDS, Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS, Multi 3320), которые отличаются конструкцией, типом исполнения, количеством одновременно подключаемых датчиков и измеряемыми параметрами.
- Модель pH/Cond 3320 предназначена для измерений рН, УЭП, массовой концентрации растворенных солей (TDS) и температуры жидкости.
- Модель pH/ion 3310 предназначена для измерений рН, рХ, ОВП и температуры жидкости.
- Модель Multi 3320 предназначена для измерений рН, рХ, ОВП, УЭП, массовой концентрации растворенного кислорода и TDS, а также температуры жидкости.
- Модели Multi 9620 IDS, Multi 9630 IDS, Multi 9310, Multi 9310Р IDS, Multi 3620 IDS, Multi 3630 IDS, Multi 3510 IDS предназначены для измерений рН, ОВП, УЭП, мутности, массовой концентрации растворенного кислорода и TDS, а также температуры жидкости. Кроме того, модели Multi 9620 IDS и Multi 9630 IDS также измеряют рХ.
- Модели с индексом IDS поддерживают подключение IDS (цифровых) датчиков и потенциометрических pH/ОВП/ИС электродов, модели без индекса IDS не поддерживают цифровые датчики.
Пломбировка анализаторов не предусмотрена.
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений.
Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | — |
| Номер версии ПО, не ниже | 1.06 |
| Цифровой идентификатор ПО | — |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Поверка осуществляется по документу МП 116-241-2016 «ГСИ. Анализаторы жидкости WTW. Методика поверки», утвержденному ФГУП «УНИИМ» «03» октября 2016 г.
Основные средства поверки:
- Буферные растворы 2-го разряда по ГОСТ 8.135-2004, воспроизводящие следующие значения рН: 1,65; 4,01; 12,65. Абсолютная погрешность ±0,01;
- стандартные образцы удельной электрической проводимости ГСО 7374-97 — ГСО 7377-97 (удельная электрическая проводимость 111,5 мСм/см, 12,96 мСм/см, 1,412 мСм/см 0,2933 мСм/см, 0,04642 мСм/см; относительная погрешность ±0,25 % при Р=0,95);
- СО мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность ±1,0 %);
- государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010;
- ГСО 9801-2011 состава газовой смеси O2-Ar (объемная доля кислорода в смеси от 2,5 % до 5,0 %, относительная погрешность аттестованного значения ±(-0,2 X+2,0) % при Р=0,95, где Х — аттестованное значение, %);
- ГСО 9799-2011 состава газовой смеси O2- Ar (объемная доля кислорода в смеси от 0,5 до 1 %, отн. погрешность аттестованного значения ± 2 % при Р=0,95);
- ГСО 9802-2011 состава газовой смеси O2-Ar (объемная доля кислорода в смеси от 25 % до 95 %, относительная погрешность аттестованного значения ±(-0,0024 X+0,3107) при Р=0,95, где Х — аттестованное значение, %);
- измеритель температуры двухканальный прецизионный МИТ2.05 с термометрами сопротивления платиновыми вибропрочными ПТСВ-2 (диапазон измерения температуры от минус 80 оС до 1200 оС, абс. погрешность ±(0,015+10-5t) оС);
- хлорида натрия х.ч. по ГОСТ 4233-77;
- весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011;
- рН-метр или иономер с возможностью измерений ОВП (диапазон измерений ОВП от минус 2000 до 2000 мВ, абс. погрешность ±0,5 мВ).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на лицевую панель корпуса анализатора.
Сведения о методах измерений
Приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
- ГОСТ Р 8.735.1-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Передача единиц от государственного первичного эталона на основе кулонометрии
- ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
- ГОСТ 8.766-2011 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
- Техническая документация изготовителя «WTW Wissenschaftlich-Technische Werkstatten», Германия.
